Tháp giải nhiệt kín là gì, ứng dụng ra sao?

19/07/2020 243

Tháp giải nhiệt kín hoạt động theo cách tương tự như tháp giải nhiệt mở, ngoại trừ tải nhiệt bị loại bỏ được truyền từ chất lỏng quá trình sang không khí xung quanh thông qua cuộn trao đổi nhiệt. Các cuộn dây phục vụ để cô lập chất lỏng quá trình từ không khí bên ngoài, giữ cho nó sạch sẽ và không bị nhiễm bẩn trong một vòng khép kín. Điều này tạo ra hai mạch chất lỏng riêng biệt: một mạch ngoài, trong đó nước phun tuần hoàn trên cuộn dây và trộn với không khí bên ngoài, và một mạch bên trong, trong đó chất lỏng trong quá trình lưu thông bên trong cuộn dây. Trong quá trình vận hành, nhiệt được truyền từ mạch bên trong, qua cuộn dây đến nước phun và sau đó đến khí quyển khi một phần nước bay hơi.

Lưu lượng kết hợp

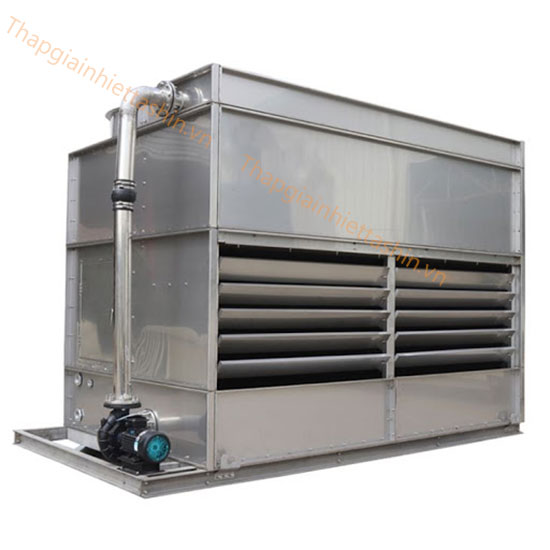

Tháp giải nhiệt kín là gì?

Lưu lượng kết hợp là việc sử dụng cả cuộn trao đổi nhiệt và điền để truyền nhiệt trong tháp giải nhiệt dạng kín. Việc bổ sung điền vào thiết kế tháp giải nhiệt mạch kín truyền thống làm giảm sự bay hơi trong phần cuộn dây, làm giảm khả năng mở rộng và làm bẩn. Các tháp làm mát mạch kín kết hợp dòng chảy của BAC sử dụng luồng không khí song song và phun nước qua cuộn dây, và luồng không khí / dòng nước chảy qua lớp đệm.

Trong dòng chảy song song, không khí và nước chảy qua cuộn dây theo cùng một hướng. Chất lỏng trong quá trình di chuyển từ đáy đến đỉnh của cuộn dây, tăng hiệu quả bằng cách đưa nước phun và không khí lạnh nhất tiếp xúc với chất lỏng trong quá trình ở nhiệt độ lạnh nhất.

Trong phần lấp đầy của các tháp làm mát mạch kín kết hợp dòng chảy của BAC, không khí và nước tương tác với nhau trong một cấu hình dòng chảy: nước chảy thẳng xuống phần lấp đầy khi không khí chảy ngang qua nó.

Dòng chảy ngược

Khác với tháp giải nhiệt nước truyền thống. Thiết kế tháp giải nhiệt mạch kín, dòng khí đi ngược chiều với nước phun. Trong các tháp làm mát mạch kín ngược dòng của BAC, không khí di chuyển thẳng đứng lên trên thiết bị trong khi nước phun đi theo chiều dọc xuống cuộn dây. Chất lỏng quá trình chảy từ trên xuống dưới qua cuộn dây và ở trong dòng nhiệt ngược với không khí.

Hệ thống quạt

Luồng khí đi qua hầu hết các tháp làm mát mạch kín được lắp ráp tại nhà máy được cung cấp bởi một hoặc nhiều quạt điều khiển cơ học. (Các) quạt có thể là hướng trục hoặc ly tâm, mỗi loại có những ưu điểm riêng biệt.

Các đơn vị quạt hướng trục yêu cầu khoảng một nửa công suất động cơ quạt của các đơn vị quạt ly tâm có kích thước tương đương, giúp tiết kiệm đáng kể chi phí vòng đời.

Các đơn vị quạt ly tâm có khả năng vượt qua mức áp suất tĩnh bên ngoài hợp lý (≤ 0,5,) 12,7mm của H 2 O, làm cho chúng phù hợp cho cả lắp đặt trong nhà và ngoài trời. Quạt ly tâm vốn đã êm hơn so với quạt hướng trục, mặc dù sự khác biệt là tối thiểu và thường có thể khắc phục thông qua ứng dụng quạt âm thanh thấp tùy chọn và / hoặc suy giảm âm thanh trên các đơn vị quạt hướng trục.

Dự thảo cảm ứng

Người hâm mộ có thể được áp dụng trong một dự thảo cảm ứng hoặc một cấu hình dự thảo bắt buộc. Các bộ phận xử lý không khí xoay của thiết bị dự thảo cảm ứng được gắn ở tầng trên cùng của thiết bị, giảm thiểu tác động của tiếng ồn của quạt đối với hàng xóm gần và bảo vệ tối đa khỏi sự đóng băng của quạt nếu thiết bị hoạt động trong điều kiện đóng băng phụ. Việc sử dụng vật liệu chống ăn mòn đảm bảo tuổi thọ dài và giảm thiểu yêu cầu bảo trì cho các bộ phận xử lý không khí.

Cưỡng bách

Các bộ phận xử lý không khí xoay được đặt trên mặt hút khí ở chân đế của các tháp nháp cưỡng bức, tạo điều kiện dễ dàng cho việc bảo trì và bảo dưỡng định kỳ. Ngoài ra, việc định vị các thành phần này trong luồng không khí khô sẽ kéo dài tuổi thọ thành phần bằng cách cách ly chúng khỏi không khí thải bão hòa.

Phạm vi năng lực

Công suất sản phẩm được gọi ra theo tốc độ dòng chảy ở mức 95ºF / 85ºF / 78ºF. Điều này đề cập đến tốc độ dòng nước mà thiết bị có thể làm mát từ nhiệt độ nước 95ºF (35.0ºC) đến nhiệt độ nước 85ºF (29.4ºC) ở nhiệt độ 78ºF (25.6ºC) khi đi vào nhiệt độ bầu ướt. BAC cung cấp phần mềm lựa chọn để đánh giá hiệu suất của tháp giải nhiệt dạng kín ở mọi điều kiện.

Tất cả các khả năng hiển thị là cho một tế bào duy nhất; nhiều đơn vị tế bào có thể được áp dụng để đạt được năng lực lớn hơn.

Nhiệt độ nước vào tối đa

Tất cả các tháp giải nhiệt mạch kín BAC đều có khả năng chịu được nhiệt độ chất lỏng cao tới 180 FF (82,2 CC) và HXV có khả năng chịu được nhiệt độ cao hơn do công nghệ cuộn khô bổ sung.

Ưu điểm của tháp giải nhiệt dạng kín

Lợi thế_2

Hình 1: Vòng làm lạnh với tháp giải nhiệt

Các tháp làm mát mở tiếp xúc với nước làm mát với khí quyển, thường là một phần của vòng lặp hệ thống làm lạnh. Tháp mở sử dụng một thiết kế hiệu quả, đơn giản và kinh tế. Tất cả các thành phần trong một hệ thống mở phải tương thích với oxy được đưa vào qua tháp giải nhiệt.

Lợi thế_1

Hình 2: Vòng làm lạnh với Tháp giải nhiệt dạng kín

Tháp làm mát mạch kín cách ly hoàn toàn chất lỏng làm mát quá trình khỏi khí quyển. Điều này được thực hiện bằng cách kết hợp thiết bị loại bỏ nhiệt với bộ trao đổi nhiệt trong tháp mạch kín. Một hệ thống vòng kín bảo vệ chất lượng của chất lỏng trong quá trình, giảm bảo trì hệ thống và cung cấp sự linh hoạt trong vận hành với chi phí ban đầu cao hơn một chút.

Khi quyết định hệ thống nào là tốt nhất cho một ứng dụng, cần xem xét một số yếu tố.

>> Đọc thêm: Tháp giải nhiệt mini là gì? giá bao nhiêu tiền

Hiệu suất tháp giải nhiệt kín

Nếu một ứng dụng phải sản xuất hết công suất trong suốt cả năm, việc duy trì một vòng lặp hệ thống sạch sẽ, đáng tin cậy là rất quan trọng. Cô lập chất lỏng quá trình trong một hệ thống vòng kín ngăn chặn các chất gây ô nhiễm trong không khí xâm nhập và làm tắc nghẽn hệ thống. Duy trì hiệu suất tối ưu trong một hệ thống vòng mở sẽ yêu cầu bảo trì thường xuyên để đảm bảo hiệu quả tương tự. Thiết bị làm lạnh và trao đổi nhiệt hiệu quả cao dựa vào nước xử lý sạch để hoạt động tốt và bị ảnh hưởng đáng kể bởi ngay cả một lượng nhỏ ô nhiễm.

Chi phí

Chi phí thiết bị ban đầu của hệ thống vòng hở sẽ nhỏ hơn hệ thống vòng kín có kích thước tương đương, vì hệ thống mở không bao gồm thành phần trao đổi nhiệt trung gian. Tuy nhiên, chi phí đầu tiên cao hơn của hệ thống vòng kín sẽ được trả lại trong nhiều năm hoạt động thông qua các khoản tiết kiệm sau:

  • Chất lỏng xử lý sạch hơn dẫn đến diện tích bề mặt bên trong sạch hơn và các thành phần hiệu quả cao hơn trong hệ thống (ví dụ: máy làm lạnh)
  • Giảm chi phí bảo trì hệ thống
  • Giảm chi phí xử lý nước cho thiết bị bay hơi
  • Hoạt động ở chế độ 'làm mát miễn phí' trong mùa đông để tiết kiệm năng lượng tiêu thụ

Bảo trì

Do chất lỏng quá trình của hệ thống vòng kín được cách ly hoàn toàn với môi trường, nên việc bảo trì định kỳ chỉ được yêu cầu trên chính thiết bị thải nhiệt. Nhu cầu tắt hệ thống định kỳ để làm sạch bộ trao đổi nhiệt được giảm đáng kể, nếu không loại bỏ hoàn toàn. Cung cấp chất lỏng quá trình sạch cho hệ thống sẽ kéo dài tuổi thọ của các thành phần khác trong hệ thống (bó ngưng tụ, máy nén, v.v.).

Xử lý nước

Duy trì chất lượng quá trình thích hợp trong một hệ thống có thể bao gồm một số bước, như xử lý hóa học, thiết bị lọc và bổ sung nước tẩy trang sạch. Tháp giải nhiệt dạng kín có thể cung cấp các lợi thế sau so với tháp giải nhiệt mở:

  • Lượng nước tuần hoàn thấp hơn để xử lý
  • Vòng lặp quy trình yêu cầu xử lý tối thiểu
  • Trong thời gian hoạt động khô, nhu cầu nước tẩy trang được loại bỏ

Linh hoạt hoạt động

Tháp mạch kín cho phép các chế độ hoạt động sau không thể thực hiện được với các tháp mở:

  • Hoạt động làm mát miễn phí mà không cần bộ trao đổi nhiệt trung gian: Máy làm lạnh đã tắt
  • Hoạt động khô: Bảo tồn nước và hóa chất xử lý, ngăn ngừa đóng băng và vết loang
  • Bơm biến thiên: Vòng lặp nước ngưng kín cho phép bơm tốc độ thay đổi để tiết kiệm năng lượng

Tháp kín so với Tháp mở / Trao đổi nhiệt



Hình 3: Vòng làm lạnh với kết hợp tháp giải nhiệt / trao đổi nhiệt

Đôi khi, một tháp giải nhiệt mở được kết hợp với bộ trao đổi nhiệt để nắm bắt một số lợi ích của việc làm mát vòng kín. Chọn các tháp làm mát mạch kín trong tổ hợp trao đổi nhiệt / tháp mở này vẫn có thể là lựa chọn tốt hơn vì những lý do sau:

  • Tổng chi phí: Bổ sung bộ trao đổi nhiệt (bơm, đường ống, v.v.) vào vòng lặp tháp mở mang lại chi phí ban đầu gần hơn nhiều so với hệ thống tháp mạch kín
  • Thiết bị đơn: Thiết kế nhỏ gọn của tháp mạch kín bảo tồn không gian trong một gói khép kín, so với nhiều vị trí để bố trí bộ trao đổi nhiệt / tháp
  • Bảo trì: Khoảng cách hẹp trong bộ trao đổi nhiệt (ví dụ tấm và khung) có thể bẫy các chất rắn được giới thiệu bởi tháp mở, đòi hỏi phải vệ sinh thường xuyên, tốn thời gian để đảm bảo hiệu suất tối ưu
  • Vận hành khô: Hệ thống trao đổi nhiệt / tháp mở không thể chạy khô vào mùa đông
